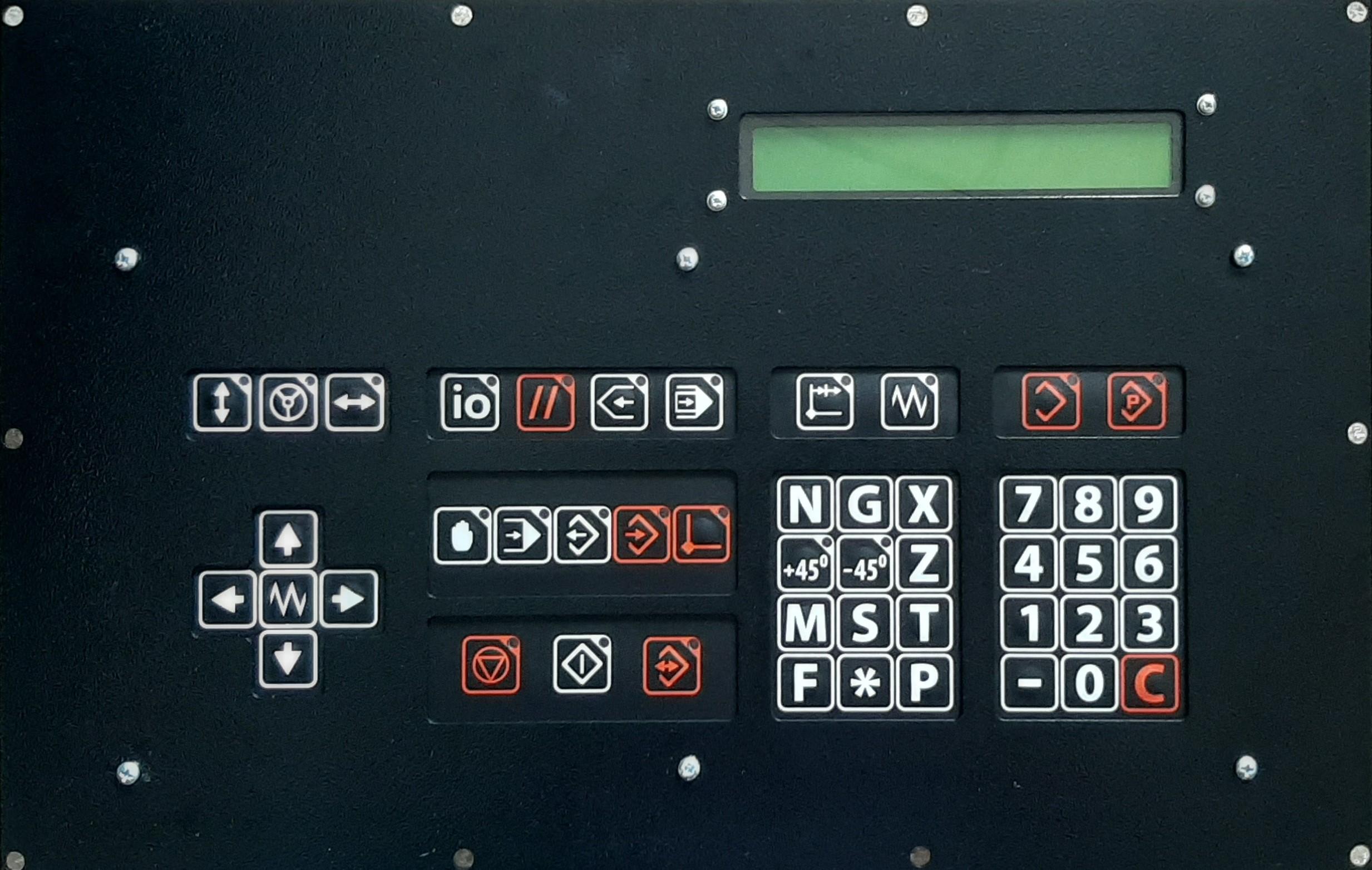

Устройство числового программного управления (далее УЧПУ) НЦ 31-10P представляет собой контурную систему управления и предназначена для оперативного управления станками со следящими электроприводами по двум линейным осям, главным приводом и измерительными фото-импульсными датчиками.

Основной областью применения устройства является управление токарными станками.

УЧПУ НЦ31-10P обеспечивает:
- ввод с пульта оператора или кассеты внешней памяти (КВП) технологических управляющих программ (УП);
- редактирование и сохранение УП во флеш-памяти устройства или КВП;
- обработку деталей в автоматическом и ручном режимах.

Технические характеристики УЧПУ:
- объем памяти оперативной - 16 К, постоянной - 512 К;
- число осей управления - 3 (линейные X, Z и шпиндель);
- одновременно управляемые оси - 2 ( X, Z );
- линейная и круговая интерполяция, резьбонарезание;
- контурное управление с программно-структурной организацией;
- возможность изменения дискретности задания размеров;
- точность позиционирования не более 1 дискретны задания;
- программирование в абсолютных и относительных размерах;
- обрабатываемые поверхности: цилиндр, конус, сфера, резьба, фаски 45град;
- управление приводами - аналоговые сигналы +/- 10 В.

В УЧПУ НЦ31-10P применена система команд процессора УЧПУ"Электроника НЦ 31", что позволяет использовать технологические УП, ранее написанные для вышеуказанного устройства.

При эксплуатации УЧПУ НЦ31-10P следует руководствоваться технической документацией к устройству "Электроника НЦ31":

589.4001008.00004-01 31 01 (описание применения) ;
589.4001008.00004-01 33 01 (руководство программиста);
589.4001008.00004-01 34 01 (руководство оператора);
589.4001008.00004-01 90 01 (руководство оператора и технолога программиста) для исполнения 1.700.006.02;
0.170.000 ИЭ (инструкция по эксплуатации). скачать документы
